Saarfurt
Eine PC-gesteuerte digitale H0-Modulanlage
Nach der Zerstörung unseres Vereinsheims und aller Anlagen durch mehrere Einbrüche, stand der Verein buchstäblich vor dem Nichts.
Die Stadt Dillingen begann mit der Renovierung des Gebäudes und für diese Zeit wurde uns ein anderer Raum zur Verfügung gestellt ( als Provisorium).
Wir begannen sofort mit der Planung und dem Bau einer neuen Vereinsanlage: SAARFURT
Planungsbeginn: Januar 2008
Um für die Anforderungen der Zukunft, insbesondere oftmaliger Auf- und Abbau, gerüstet zu sein, wird auf hohe Passgenauigkeit der Module besonderes Augenmerk gelegt.
Technische Daten
Länge 18,36 m
Breite 1,60 m
Modulgröße (LxBxH): 108x80x20cm
Fertigstellung des ersten Moduls am 05.04.08
Anzahl der Module 29
davon 8 Oberbau Kehrschleife Dorf mit Nebenstrecke, Kehrschleife Klosterberg
Anzahl der mitarbeitenden Mitglieder ca. 8 bedingt durch Schichtarbeit
Kehrschleife Dorf: Paul, Eberhard, Richard
Bahnhof: Peter, Werner
BW: Johannes, Werner
Hafen: Heinrich, Bernd, Karl-Heinz
Brücken Modul: Stephan, Jürgen, Karl-Heinz
Kehrschleife Klosterberg: Wolfgang, Karl-Heinz, Jürgen
Elektrik, Elektronik: Bernhard, Lutz, Wolfgang
PC-Programmierung Wolfgang, Hansi
Verbautes Material:
42 Siebdruckplatten 80 x 20 cm
29 Sperrholzplatten 107 x 80 cm
58 Sperrholzplatten 107 x 2 cm
60 m Dachlatten
Sonstiges:
168 Flacheisen 50 x 50 mm zur Verstärkung der Modulübergänge
672 M6 Imbusschrauben
18 m2 Fläche
Schienen ca. 80 m Märklin K Gleis
29 Weichen
ca. 260 m Kabel
40 m Kabelkanal
21 Lötleisten mit je 40 Lötanschlüsse
Mehr als 500 Lötpunkte
Mehr als 300 Klemmverbindungen
Bilder vom Bau:

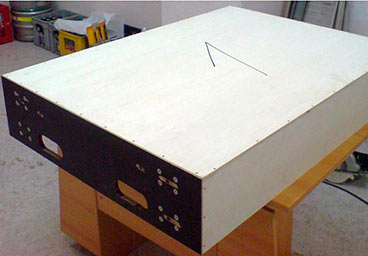

Das erste Modul
Für einen sicheren oftmaligen Auf- und Abbau wurde diese Modulbauform gewählt.

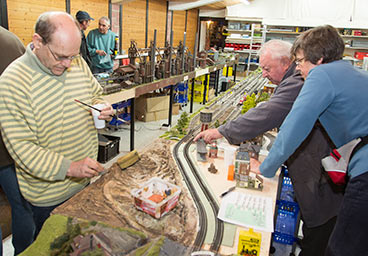

Bauarbeiten im neuen Vereinsheim
Nach dem Umzug ins neue Vereinsheim blieben nur noch 5 Monate um die Anlage ausstellungsfertig zu machen... Viel Arbeit für alle Mitglieder!

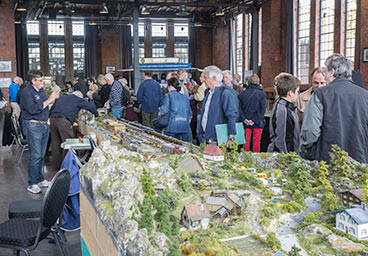

Die Anlage bei der Jubiläumsusstellung
Die erste Vorstellung vor einem großen Publikum erfolgte anläßlich der Jubiläumsausstellung am 11. & 12. Oktober 2014
